问题

本文中，「内核模块」、「可加载（内核）模块」、「LKM」、「ko」是同义词。

DDK 让适用于 Android GKI 的内核模块开发更加便捷了，我们很容易就能编译出 ABI 正确的内核模块。然而想要在内核玩魔法，解决访问各种内核符号的问题是少不了的一关。

Linux 内核只给可加载模块导出了很少一部分函数，而大量有用的符号都隐藏在 kallsyms 中。一个符号只有通过 EXPORT_SYMBOL[_GPL] 标记的符号可以被导出。导出符号被记录到名为 ksymtab[_gpl] 的表中，内核加载模块只会从这个地方来查找未定义符号。因此直接如果 ko 的 undef 符号包含非导出符号，那么内核加载的时候在解析符号阶段就会出现错误，导致模块无法加载。

内核提供了 kallsyms_lookup_name 这个函数来查找内核符号，因此内核自身可以访问全部的 kallsyms ，然而不幸的是， kallsyms_lookup_name 也不在导出符号之中，因此可加载内核模块无法访问这个函数。

对此，KernelSU LKM 的解决方案是使用 ksuinit 加载模块 ，这个程序的 lkm loader 会解析 /proc/kallsyms ，然后将 ko 的符号表中的未定义符号(section=SHN_UNDEF)全部修改成已定义的绝对地址(同时 section=SHN_ABS)，再加载被 patch 的 ko ，这样一来内核就没法说什么了，因为地址都是已知的。这个方案当然很简单且方便，不过缺点是要临时打开 /proc/sys/kernel/kptr_restrict 才能获得正确的绝对地址。由于 KASLR 的存在，内核每次加载的虚拟地址都会有一定偏移，因此获得的符号地址对同一个内核不同启动也不能复用。

ksuinit 方案也有弊端：如果符号表过于庞大，则读取符号表的开销就很巨大（特别是内核启动后，加载了大量内核模块，而 /proc/kallsyms 包含内核及内核模块的所有 kallsyms），在小米 6.12 已启动的内核上，需要几秒才能加载完成，其中大部分时间花在了读取符号上。

既然内核无法加载包含未导出符号的 ko ，我们也可以让 ko 只包含已导出的符号，成功加载到内核后再想办法解析 kallsyms ，那么具体该如何实现呢？

解决方案

方案 1 ：内存中查找 kallsyms 结构（pass）

从前篇文章中我们已经了解了如何解析一个内核镜像的 kallsyms ，现在换到运行中的内核，我们当然也可以这么做，但是缺点在于我们对内核内存的加载地址和大小并无确切的认知，我们只能获取个别导出的内核符号的绝对地址，而大小更是难以获取，只能读取页表来探测哪块内存是合法的（好在页表寄存器可以获取，且内核的线性映射地址也是固定的，memstart_addr 也是导出的）。不过，这个方案过于复杂，即使能够实现开销也很大（我认为不亚于直接对着内核镜像搜索），有没有可能直接利用导出的内核函数来查找 kallsyms 呢？

方案 2：利用 kprobes （部分可用）

已开源的内核模块中常常会利用这一点（例子）：register_kprobe 是一个天然的符号解析器，而且它导出。我们可以简单注册对 kallsyms_lookup_name 的 kprobes ，这样就能获取 kallsyms_lookup_name 的地址，进而解析其他的内核符号。为了避免不必要的麻烦，我们同时设置 flag KPROBE_FLAG_DISABLED 避免真的启用这个 kprobes ，只要经过了符号解析环节，地址就会被写入 kprobe 结构体的 addr 中，无论是否 kprobe 成功，我们都可以读取这个 addr ，随后假如成功了，再将其 unregister 即可：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
unsigned long (*kallsyms_lookup_name_fn)(const char *name) = NULL;
struct kprobe dummy_kp = {
    .symbol_name = "kallsyms_lookup_name",
    .flags = KPROBE_FLAG_DISABLED,
};

static void init_kallsyms_lookup_name(void) {
    int ret = register_kprobe(&dummy_kp);
    if (!ret) {
        pr_info("register success\n");
        unregister_kprobe(&dummy_kp);
    } else {
        pr_info("register failed: %d\n", ret);
    }
    kallsyms_lookup_name_fn = (typeof(kallsyms_lookup_name_fn))dummy_kp.addr;
    pr_info("kallsyms_lookup_name ptr: 0x%lx\n", (unsigned long)kallsyms_lookup_name_fn);
    if (kallsyms_lookup_name_fn) {
        unsigned long sym = kallsyms_lookup_name_fn("kallsyms_lookup_name");
        pr_info("kallsyms_lookup_name ptr: 0x%lx\n", sym);
        sym = kallsyms_lookup_name_fn("_text");
        pr_info("_text ptr: 0x%lx\n", sym);
    }
}

这一方法在小米的 android16-6.12 abogki 内核能成功，然而到了 pixel6 的 android13-5.10 反而不行，原因是 register_kprobe 没有导出！

按理来说这个 register_kprobe 在很早的版本就是导出符号，到了 13-5.10 也是导出的。然而我把这个版本的内核 kallsyms 提取，把 ksymtab 和 ksymtab_gpl 翻了个底朝天都没找到 register_kprobe 。

原因是 GKI 会过滤导出符号，只允许使用 aarch64_additional_kmi_symbol_lists 和 kmi_symbol_list 列表定义的符号，这个列表就是 common/android/abi_gki_aarch64_* 的并集，其中不包含 register_kprobe

即使是 register_kretprobe 也是 2022 年 12 月新增，而这个 5.10 内核 uname Linux localhost 5.10.107-android13-4-00004-gf0fe4f768061-ab8935229 #1 SMP PREEMPT Thu Aug 11 01:16:28 UTC 2022 aarch64 Toybox 是 2022 年 8 月，可以查看对应 ci 的 abi_symbollist同样没有 kprobe 和 kretprobe 的踪影。
相关代码参考 1. UNUSED_KSYMS_WHITELIST 2. _config_symbol_list_impl 3. trim_nonlisted_kmi set 4. kmi_symbol_lists

因此这个方案无法适用于所有的 GKI 内核。

方案 3：全新思路

以上两种方法，一种实现难度大，一种无法适用于所有内核，怎么办呢？

想起我们调试内核的时候，经常需要看 backtrace ，而 backtrace 的内容就是调用栈上函数的名字、偏移和大小。在打印 /proc/pid/stack 也能看到这些 backtrace 。我们来分析一下：

common/arch/arm64/kernel/stacktrace.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
static bool dump_backtrace_entry(const struct kunwind_state *state, void *arg)
{
    printk("%s %pSb%s%s%s%s%s\n", loglvl,
        (void *)state->common.pc,
        has_info ? " (" : "",
        source ? source : "",
        flags.fgraph ? "F" : "",
        flags.kretprobe ? "K" : "",
        has_info ? ")" : "");

    return true;
}

void dump_backtrace(struct pt_regs *regs, struct task_struct *tsk,
		    const char *loglvl)
{
    // ...
    printk("%sCall trace:\n", loglvl);
    kunwind_stack_walk(dump_backtrace_entry, (void *)loglvl, tsk, regs);
}

其中 %pSb 格式串值得注意，因为它格式化的是 pc 地址，最终会打印出上述提到的函数的名字、偏移和大小。

printk 会调用到 vsnprintf ，其中调用 pointer 处理指针格式化，而后缀 S 表示进入 symbol_string，后缀 Sb 进入 sprint_symbol_build_id，最终进入 kallsyms.c 的 __sprint_symbol，在 kallsyms_lookup_buildid 中，用 get_symbol_pos 解析给定地址的符号的大小和偏移。

kallsyms 中实际上并未记录符号的大小，而内核的「符号大小」实际上是通过查找地址比当前符号大的下一个符号（或者 _end ），让这个符号地址作为上一个符号的结尾，这样给定一个内核地址，它总是夹在某两个符号之间，也就是一个内核区域的地址总能对应到「某个符号+偏移/符号大小」。

这就意味着，只要我们知道内核区域的某个地址，就可以利用 sprintf 开始往前或往后遍历符号了：对于往后遍历，就是用 sprintf 解析出所在符号大小，用地址加上符号大小即可走到下一个符号；对于往前遍历，则是解析出所在偏移，用当前地址减去符号偏移再减去一个小偏移（可以取 4，因为 aarch64 的指令长度为 4 ，实际上也可以取 1），就能走到前一个符号。至于地址怎么来？当然是从导出符号获取（读者可以思考如何获取导出符号的绝对地址）。

既然能遍历符号表，那么找到 kallsyms_lookup_name 就不是什么难事了。我尝试从 sprintf 地址自身开始遍历，发现 kallsyms_lookup_name 往往在它前面约几万个符号找到，整个过程开销不算大，只有 0.03s 左右。

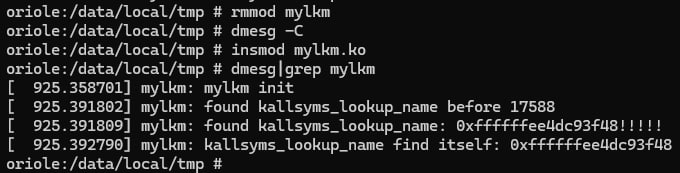

13-5.10:

5.10

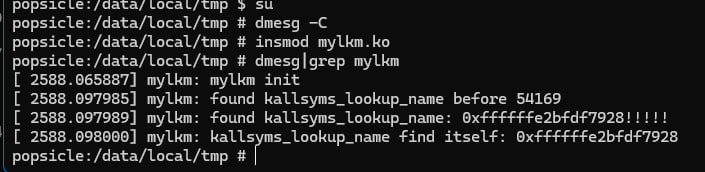

16-6.12:

6.12

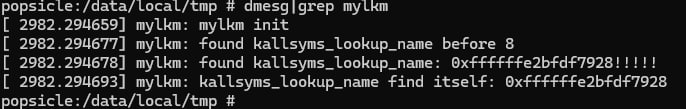

不过优化还是有的：只要我们能够选取距离 kallsyms_lookup_name 较近的符号，就可以很快通过遍历找到了。具体是哪一个符号，读者不妨自己想一想。

优化

结论

看来我们找到了无需用户空间辅助或解析内核镜像，只加载内核模块并利用内核的导出符号就能快速找到 kallsyms_lookup_name 的方法，进而方便地查询各种符号。sprintf 作为基本函数，不太可能被屏蔽导出，因此我们得到了一个稳定的纯内核的 LKM 查找 kallsyms 方案。未来可能会考虑实现在让 LKM 被加载到内核后自行解析符号并完成重定位，这样编译出来的 LKM 即使引用未导出符号，也可以经过简单处理后直接 insmod 加载到内核并正常使用。

思考题

  1. 如何获取导出符号的绝对地址？
  2. 如何选取导出符号，使得 kallsyms_lookup_name 能够被快速找到？
  3. 怎么实现遍历符号？
